1９９９.11.13　「CARNIVAL’99」　より	タッチアナライザーと電脳紙芝居スライドショー 　　　(現在　オルガンショー　ELスライドショー）
タッチアナライザーについて オルガンショー エレクトーンを弾いたタッチの強弱で画面に 映し出される画像の大きさが変わります。 詳しくは、RubatoさんのＨＰをどうぞ。 電脳紙芝居スライドショー ELスライドショー

このオルガンショーやELスライドショーは、100番台のエレクトーンだけに
付くわけじゃないんですよ。パソコンとＥＬが仲良くなった！って　
エレクトーンの横に『ＸＧ』って書かれてからそう思うようになりましたよね。
でも.......ＭＩＤＩケーブルが繋がる楽器ならＯＫなんですよ。

XG音源がないエレクトーンやクラビノーバ、その他キーボードの場合でも...

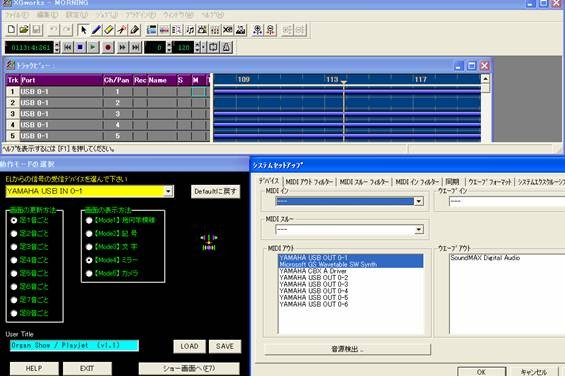

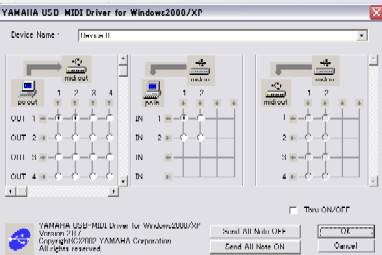

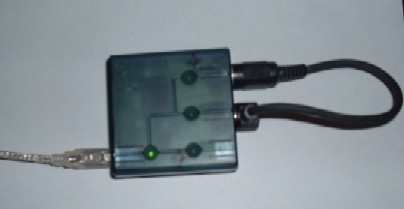

用意するもの MIDIケーブル　や　シリアルケーブルなど .......楽器とパソコンを繋ぎます UX96（UX16よりいろいろ使えると思います） .......インターフェースです エレクトーン、クラビノーバ、ポータブルキーボードなどには、 いくつかのコンピュータに繋ぐための外部接続端子がついています。 　繋ぎたい楽器はどのタイプか調べたほうが良いと思います。 HSやEL90の場合 楽器にMIDI 端子があるのでMIDIケーブルを使って「UX96」とパソコンを繋ぎます。 楽器のMIDI IN端子に「UX96」の「OUT」/ 楽器のMIDI OUT端子に「UX96」の「IN」とを差し込みます。 パソコンには、USB端子がありますか？あればUSBケーブル繋ぎます パソコン楽器 MIDI端子だけの楽器 「MIDIインターフェース」(UX96)を経由してコンピュータと 接続します。MIDI端子には、楽器からMIDI情報を出すための 「MIDI OUT」と、楽器にMIDI情報を入れるための「MIDI IN」の ２つがあります。 （「MIDI THRU」という端子が付いている場合もあります。） To HOST端子の楽器 　　　（EL900など） シリアルポートを装備したコンピュータと接続することができます。 　 このUX96を使うと、1台のパソコンで2つのソフトを1台の楽器で操作したり 1台のパソコンで2つのソフトを2台の楽器に反映させたり 2台の楽器をパソコンの1つのソフトを動かすことも出来ます。 実験1） winXP　1台にUX96を繋いで自動でオルガンショーを動かしてみましょう。 キーボードがなくてもオルガンショーは動くんです 用意するもの ＵＸ９６　･　ＭＩＤＩケーブル1本 1. UX96をパソコンと繋ぎます。 (パソコンのUSBにケーブルを差込む) 2. パソコン側......スタート→コントロールパネル→サウンドとオーディオデバイス →オーディオ→ＭＩＤＩ音楽の再生▼でYAMAHA　USB　OUT01　 3. UX96のMIDI IN / OUT　を　１本のMIDIケーブルでループさせます。 MIDI IN にさして、もう片方は同じUX96のMIDI OUTにさします。 4. 次はドライバーの設定　スタート→コントロールパネル→ＭＩＤＩ USB driver 5. では、オルガンショーを立ち上げて。 6. ELからの信号の受信デバイスを選んでください。 　▼をYAMAHA USB IN 0-1 7. ショー画面へ 8. F8:スタート　で　スタンバイOK にしておく。 9. オルガンショーはそのまま、WINパソコンならどなたのパソコンに でも入っていると思いますがRealplayerなどで、MIDIを鳴らす。 さぁ、オルガンショーの画面が出てきましたか？ ｃｈ1、ｃｈ2、ｃｈ3に音が入っていれば、画面上で画像が動きます。

実験2）画面に楽譜と鍵盤画像を出しながら..... 　　　　　　　　　　　　　　　　　 ネットでひいチャオhttp://www.music-eclub.com/ciao/の 「ひいチャオプレーヤ」ご存知ですか？ 画面に楽譜と鍵盤が出てきて、楽譜の通り鍵盤に色が付いて サポートしてくれるのです。 前から、こういうことが出来たら便利だな！って思い 私はオルガンショーでやってました。 実験1で行った事の応用で出来るんですよ。 実験1の時はMediaPlayerなどで音を出しましたが もし、XGworksなどをお持ちの場合それで試してみてください。 ソフトの設定をちょっと工夫しないとダメですが.....。 XGworksでは楽譜を出し、オルガンショーではカメラモードに！ オルガンショーをスタートさせ、XGworksの方も再生。 すると....楽譜の動きと共に鍵盤がサポートしてくれます。
